Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchina per la produzione di tubi a spirale OEM, Macchina per la fabbricazione di tubi a spirale, Macchine per la formazione di condotti a spirale OEM


Industria applicabile:	Negozi di materiali da costruzione, fabbriche, opere di costruzione	Localizzazione dello showroom:	Turchia, Germania
Ispezione video di uscita:	Non disponibile	Rapporto di prova della macchina:	Non disponibile
Tipo di commercializzazione:	Nuovo prodotto 2020	Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, cuscinetto, cambio, motore, dispositivo a pressione, cambio	Condizione:	nuovo
Tipo:	Tubo che fa macchina	Materiale dei tubi:	Ferro
Applicazione:	Tubo di approvvigionamento di energia	Capacità di produzione:	0.6m/min~2,5m/min
Voltaggio:	380/220V	Potenza:	500 kW
Dimensione:	12900x2400x400 mm	Peso:	800000 kg
garanzia:	1 anno	Punti chiave di vendita:	Alta produttività
Servizio post-vendita fornito:	Ingegneri disponibili per il servizio di macchine all'estero	Larghezza della bobina di acciaio:	700-1500 mm
Distanze:	8-12,5 m	diametro esterno:	1000~2000mm
Identificazione della bobina d'acciaio:	610 ~ 760 mm	Peso di carico massimo:	≤ 30000 kg
Spessore:	9.5~17.1 mm	Velocità dei prodotti:	0.6m/min~2,5m/min
Produzione annuale:	30,000-70,000 tonnellate all'anno	Nome:	Linea di produzione di tubi a spirale

Industria applicabile:	Negozi di materiali da costruzione, fabbriche, opere di costruzione
Localizzazione dello showroom:	Turchia, Germania
Ispezione video di uscita:	Non disponibile
Rapporto di prova della macchina:	Non disponibile
Tipo di commercializzazione:	Nuovo prodotto 2020
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, cuscinetto, cambio, motore, dispositivo a pressione, cambio
Condizione:	nuovo
Tipo:	Tubo che fa macchina
Materiale dei tubi:	Ferro
Applicazione:	Tubo di approvvigionamento di energia
Capacità di produzione:	0.6m/min~2,5m/min
Voltaggio:	380/220V
Potenza:	500 kW
Dimensione:	12900x2400x400 mm
Peso:	800000 kg
garanzia:	1 anno
Punti chiave di vendita:	Alta produttività
Servizio post-vendita fornito:	Ingegneri disponibili per il servizio di macchine all'estero
Larghezza della bobina di acciaio:	700-1500 mm
Distanze:	8-12,5 m
diametro esterno:	1000~2000mm
Identificazione della bobina d'acciaio:	610 ~ 760 mm
Peso di carico massimo:	≤ 30000 kg
Spessore:	9.5~17.1 mm
Velocità dei prodotti:	0.6m/min~2,5m/min
Produzione annuale:	30,000-70,000 tonnellate all'anno
Nome:	Linea di produzione di tubi a spirale

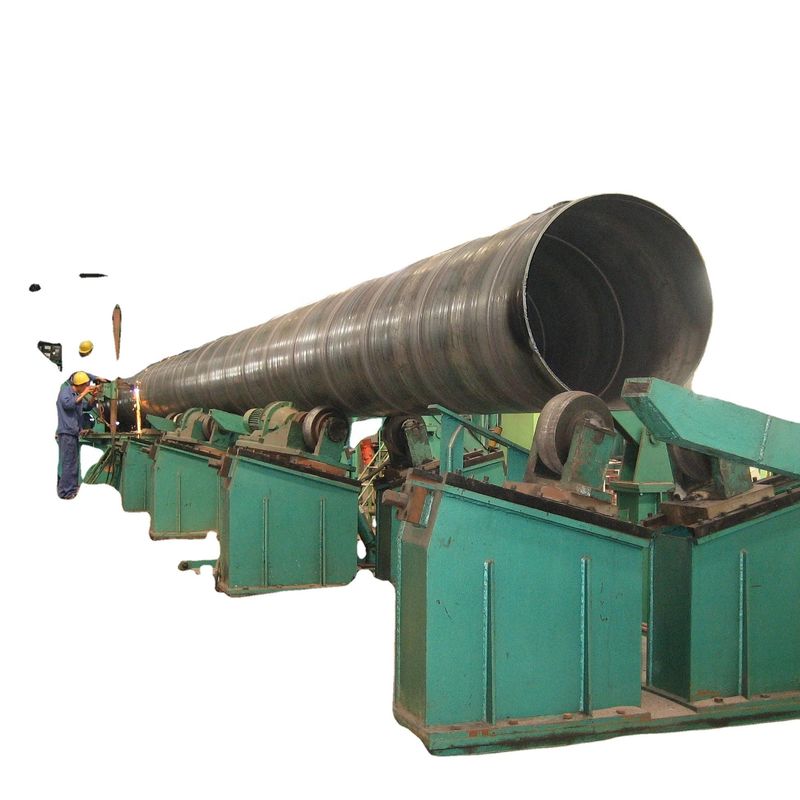

OEM Spirale Pipe Making Machine Tube Mill per la formazione di condotti

Descrizione del prodotto

L'unità di tubo saldata a spirale di tipo back swing è quella di aprire e livellare la bobina d'acciaio attraverso l'apparecchiatura dell'unità, e poi inviarla alla macchina da plasmare ad un certo angolo,utilizzando il principio della bobina a tre rotoli, completato da un certo angolo, per formare un tubo rotondo continuo, e la saldatura a spirale continua viene saldata da una macchina di saldatura ad arco sommersa.La saldatura a fondo levigata e tagliata della bobina d'acciaio viene eseguita su un carro di saldatura volante reciprocanteQuando viene eseguita la saldatura a nastri della bobina d'acciaio, la macchina di saldatura volante mantiene la stessa velocità della macchina principale e la macchina principale non si ferma per la produzione continua.Quando la saldatura a poppa è completata, la macchina di saldatura volante si ritira rapidamente nella posizione iniziale e attende la prossima bobina di acciaio.buona qualità del prodotto e pochi tubi saldati da riparareIn base alle diverse applicazioni dei prodotti, l'unità di tubi saldatura a spirale oscillante posteriore è suddivisa in: modello standard API, modello standard nazionale.Il modello standard API è utilizzato principalmente per la produzione di tubi di trasmissione a lunga distanza di petrolio e gas naturaleEsso ha requisiti molto elevati per il materiale e la qualità dei tubi in acciaio, nonché per l'attrezzatura di unità e le attrezzature di ispezione.Il modello standard nazionale è utilizzato principalmente per i tubi di trasmissione di gas naturale e di distribuzione dell'acqua a corta distanza, costruzione di reti di tubazioni urbane, tubi strutturali, tubi a colonna, ecc. Anche i requisiti di materiale e qualità in acciaio sono elevati, secondati solo dagli standard API.

L'intero diagramma di flusso

coil uncoiler→pinching&leveling→electric vertical roll→hydaulic cut head&tail →buttwelding→electric vertical roll→edge mill device→board surface cleaner→ manul vertical rol→ main feeding &delivery→pre-bending&guide board→forming→inside welding→outside welding→plasma cutting→pulling out→ finished product inspection→collecting

Parametro principale

1 Dati sulle materie prime
Dia esterna di bobina	Φ1000 ∼2000 mm
Il giorno interno.	Φ610 ∼760 mm
Larghezza	700 ∼ 1500 mm possiamo progettare dopo la conferma
Spessore	9.5 ∙ 17.1 mm
Materiale	Q235 Q345 X42-X65 acciaio a carbonio normale e acciaio a bassa lega Q235 Q345 X42-X65
Crescente	≤ 10/10000 mm
Turriforme	< 30 mm
Peso massimo	30 t
2 Dati finali sui tubi di acciaio
Dia esterno del tubo	Φ24 pollici ((610 mm) ️48 pollici ((1219 mm) mm
Spessore della parete	9.5 ∙ 17.1 mm
Distanze	12 m
Angolo di oscillazione a spirale	45° 78°
3 Dati di spirale
Dati di modalità o di tipo A. Modalità dell'unità: oscillazione frontale, posizionamento centrale B.Modo di modellazione: piegatura a tre rotoli, dimensionamento dei rotoli di controllo esterno a quattro file
Saldatura	con una lunghezza massima non superiore a 50 mm,
Saldatore interno	Saldatura a filo unico DC-1500
Saldatore esterno	Saldatura a doppio filo DC1500+AC1200
velocità di saldatura	00,8 ∼ 2,2 m/min
Velocità di alimentazione	00,6 ∼2,5 m/min
Produzione annuale	20,000-50,000 tonnellate all'anno
Fonte di aria compressa	0.4 ∙ 0,6 Mpa
Area impianto ((può essere avanzato da noi)	Vedi il layout anticipato da noi, tutte le dimensioni finali e il layout dovrebbero essere confermati dopo misura e base sulle dimensioni della vostra fabbrica di stampa e scorre gratuitamente.
Energia elettrica	AC380V 50Hz
Potenza di controllo	AC220V 50Hz
Energia elettrica totale del mulino	¥500KW

Mostra di fabbrica

Vantaggio del prodotto

1.Sistema di regolazione automatica della macchina da formaggio: questa fabbrica adotta la tecnologia di controllo automatico basato su database + computer per regolare la macchina quando cambia le specifiche.Questo mulino deve regolare l' angolo dell' asse anteriore, l'angolo del rullo a sei componenti della macchina da plasmare, la posizione dei sei gruppi di rulli della macchina da plasmare e l'angolo del rullo della piastra di saldatura quando si modificano le specifiche.In passato, il lavoro di regolazione del mulino era svolto da operai esperti, basandosi essenzialmente sull'esperienza degli operai,che è facile causare un singolo regolazione non è in atto, regolazione ripetuta, quindi più condotte di scarico, e il carico di lavoro di regolazione è grande, molto ingombrante.Questo set di asse anteriore e macchina di stampaggio bisogno di regolare l'angolo e la posizione controllata con precisione dal codificatore, e di avanzare secondo la teoria dei dati, la creazione di una base di dati completa, nella produzione di alcune specifiche del tubo di acciaio,solo sui parametri del tablet del computer come la larghezzaIn questo modo si riduce la necessità di regolazione, la dipendenza da regolatori esperti e il tubo di scarico. 2.B.Funzione di centratura automatica dell'uncoiler: sul supporto di funzionamento dell'uncoiler è posizionato il pulsante di centratura.le doppie teste a cono centralizzeranno automaticamente la linea centrale del mulino. Poi, il centro della bobina è coerente con il centro del mulino. Non è necessario regolare con i rulli verticali. L'efficienza di produzione è migliorata e l'instabilità è diminuita.
